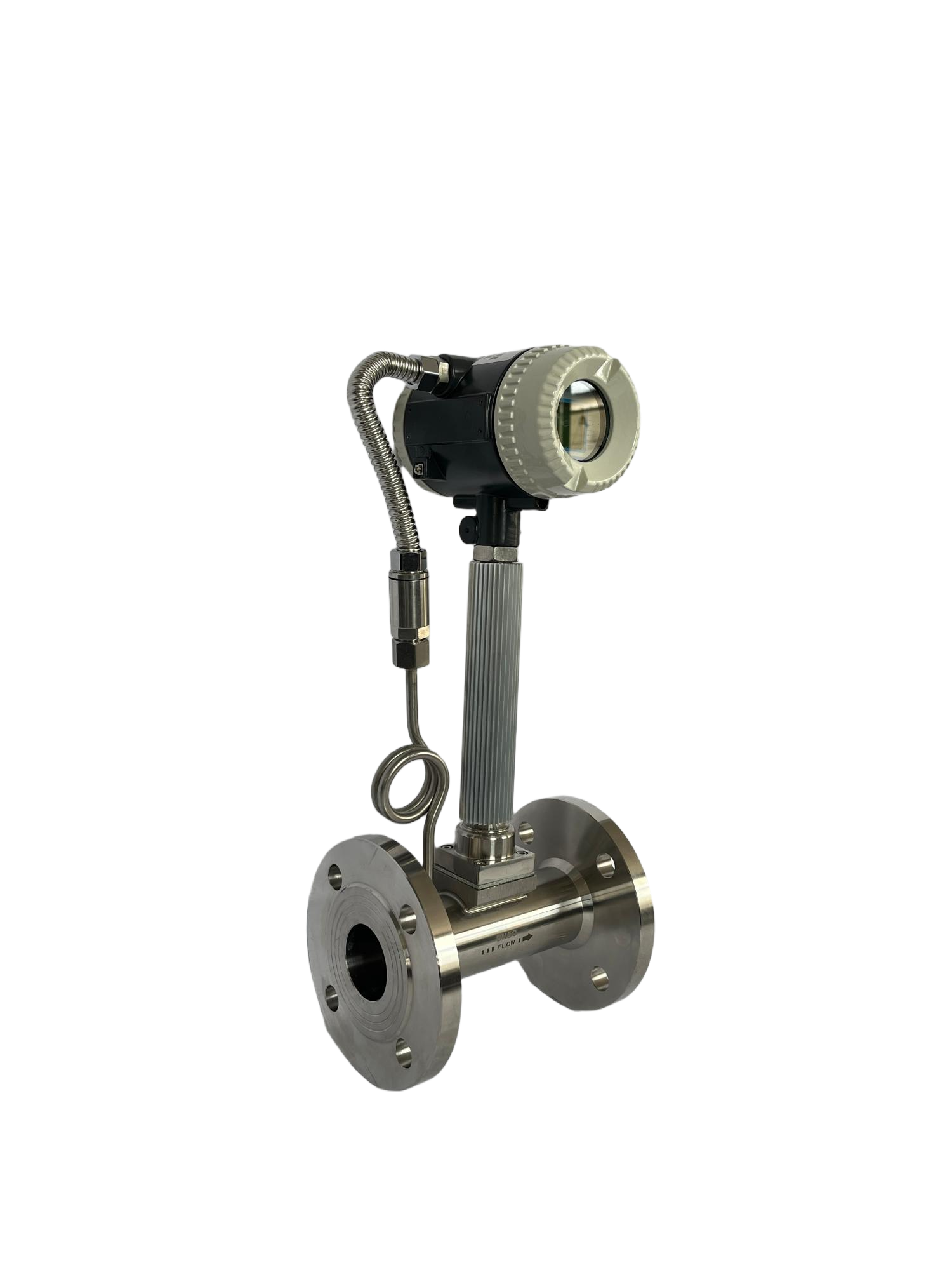

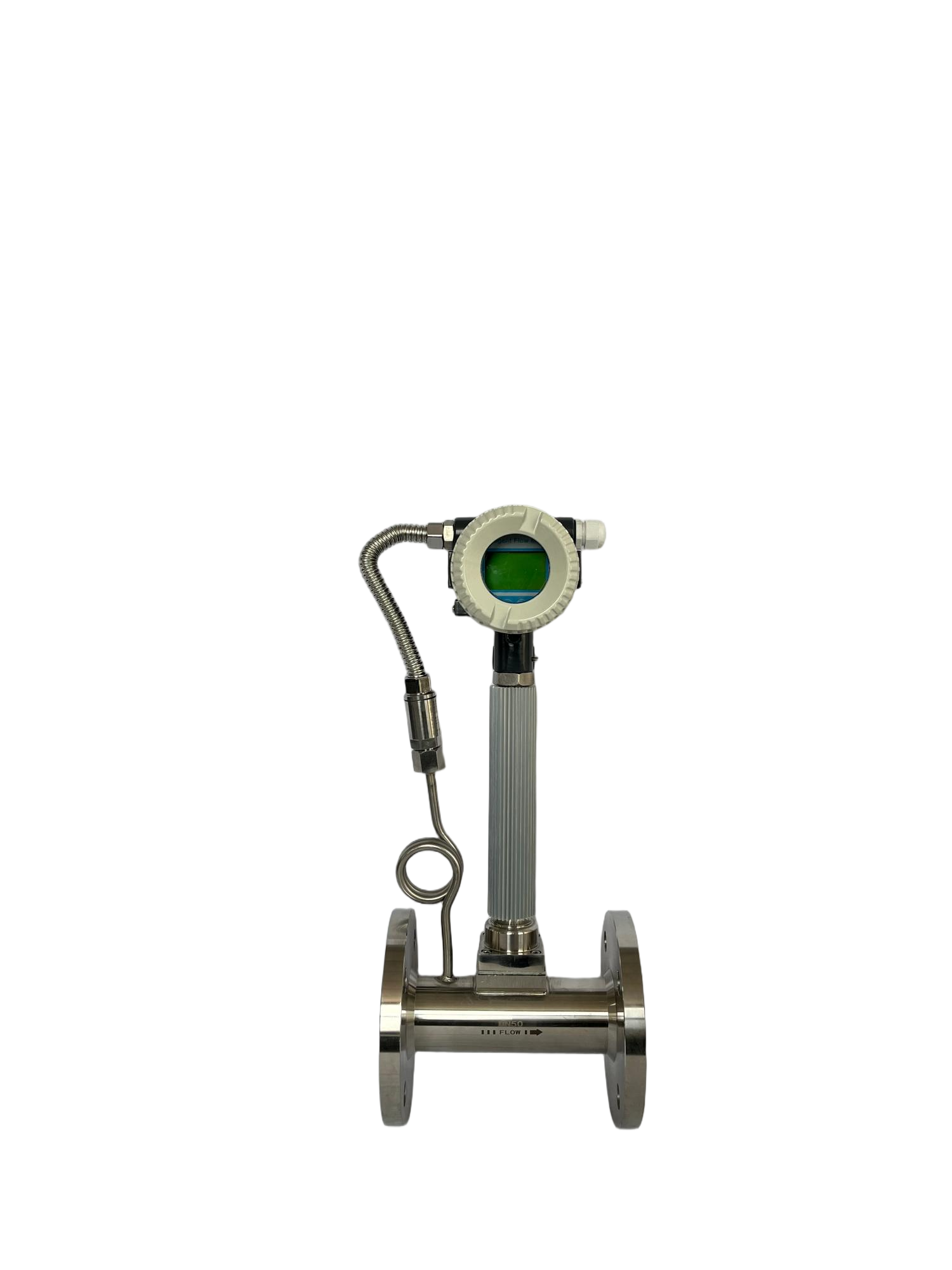

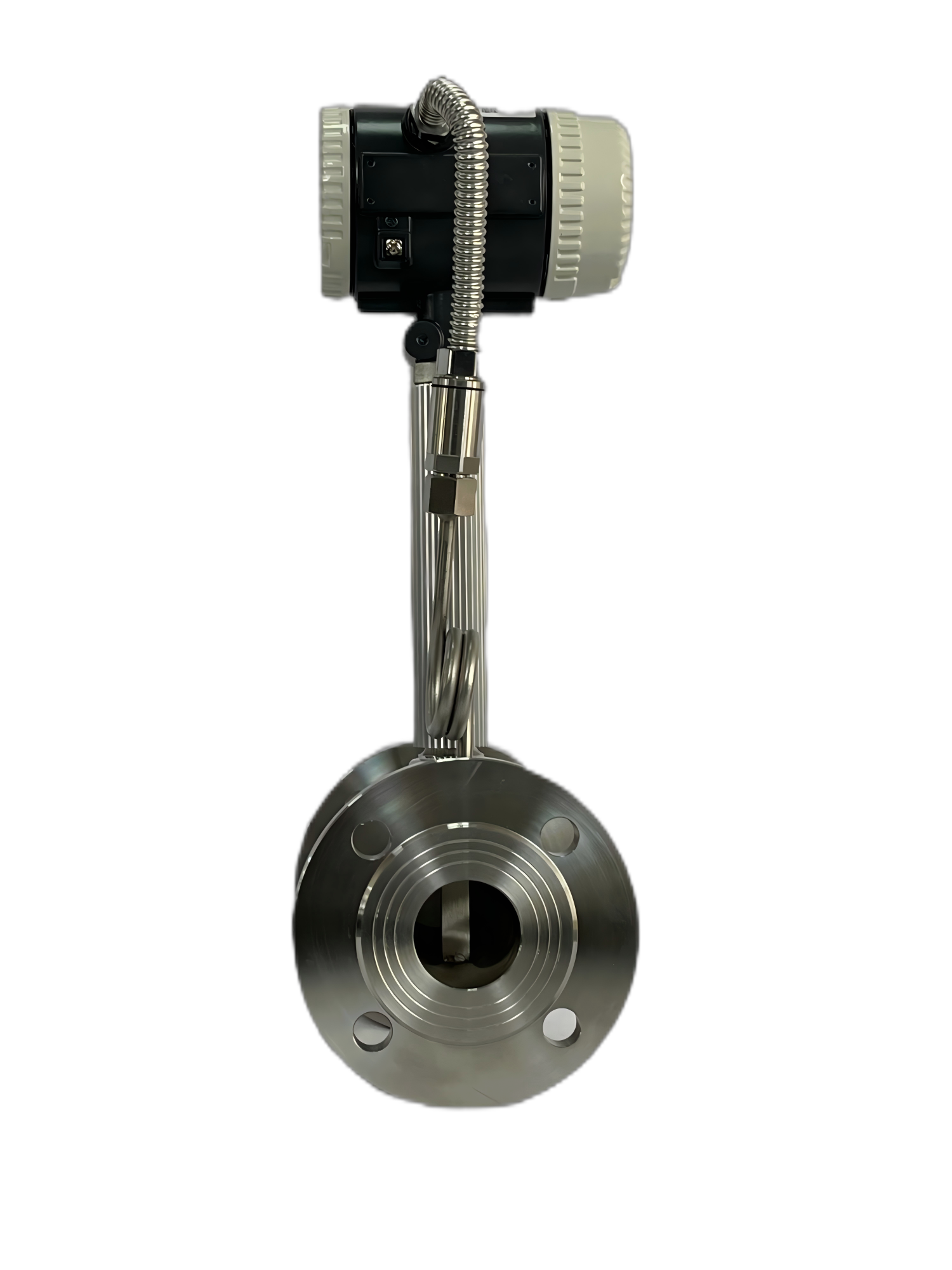

涡街流量计

涡街流量计依据卡门（Karman）涡街原理研发，可测量气体、蒸汽、液体的体积流量、标况体积流量及质量流量，多用于工业管道内气体、液体、蒸汽等各类介质的流量检测。

所属分类：
涡街流量计
浏览次数： ...
发布时间： 2025-10-31

了解更多

详细介绍

原理

涡街流量计依据卡门（Karman）涡街原理研发，可测量气体、蒸汽、液体的体积流量、标况体积流量及质量流量，多用于工业管道内气体、液体、蒸汽等各类介质的流量检测。
该仪表压力损失小、量程宽泛、测量精度优良；测量工况体积流量时，受流体密度、压力、温度、粘度等工况参数影响较小。内部无可动机械结构，运行可靠性高、日常维护工作量少，仪表参数可长期保持稳定。
产品搭载压电应力式传感器，运行稳定可靠，工作温度区间覆盖 - 20℃～+250℃；兼具模拟标准信号与数字脉冲信号输出，便于对接计算机等数字化控制系统，是应用广泛的工业流量测量设备。

特点

搭载全新数字处理算法，抗震动干扰性能优异

采用内置式传感器结构，有效保护传感器

传感器集成温度采集元件，减少管路泄漏点位

本体采用精密铸造工艺，旋涡发生体结构稳固耐用

可选工作温度范围：-40℃～350℃

支持 DIN、ANSI、JIS 多种法兰执行标准

配备 HART、RS485 多种通讯协议

本体可选 304、316L 不锈钢材质

测量介质	蒸汽、压缩空气、液体（单相介质）
介质温度	-40℃～+350℃
介质压力	1.6、2.5、4.0Mpa
量程比	1：8～1-30（参比标况下空气）1：8～1：40（参比常温水）
测量范围	液体0.4～0.7m/s 气体4.0～60m/s 蒸汽5.0～70m/s
规格	DN25～DN300mm
材质	304、316L多种材质
雷诺数	正常2104Cd～7106
阻力系数	Cd≤2.6
振动加速度	LUGB型≤0.2g
防护等级	IP65
防爆等级	（ia) II CT6
精度	1.0级、1.5级
环境条件	环境温度	-40℃～+55℃（非防爆场所）-20℃～+55℃（防爆场所）
	相对湿度	≤85%
	大气压力	86～106Kpa
供电电源	非防爆型	脉冲型	+12VDC 20mA
		电流型	+24VDC 20mA
输出信号	频率脉冲信号2～3000Hz 低电平≤1V 高电平≥6V
	二线制4-20mA信号（隔离输出）负载≤500Ω
