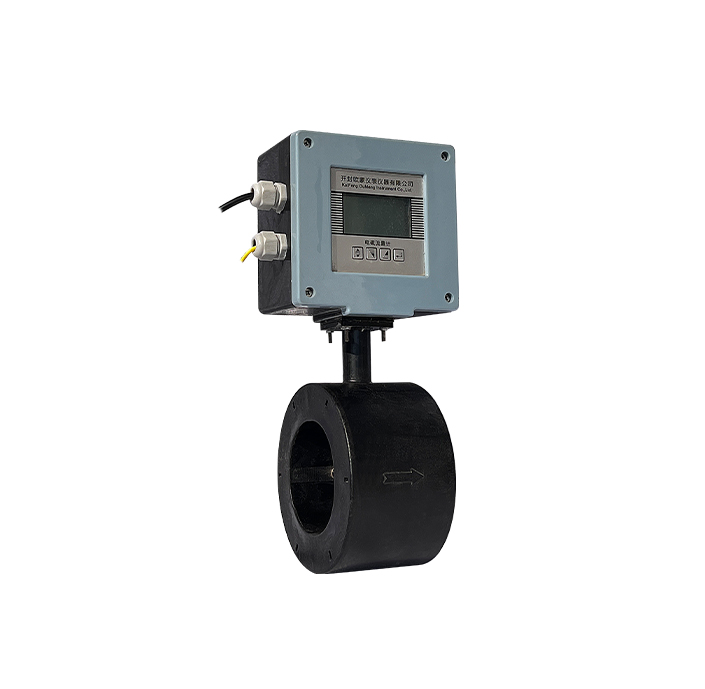

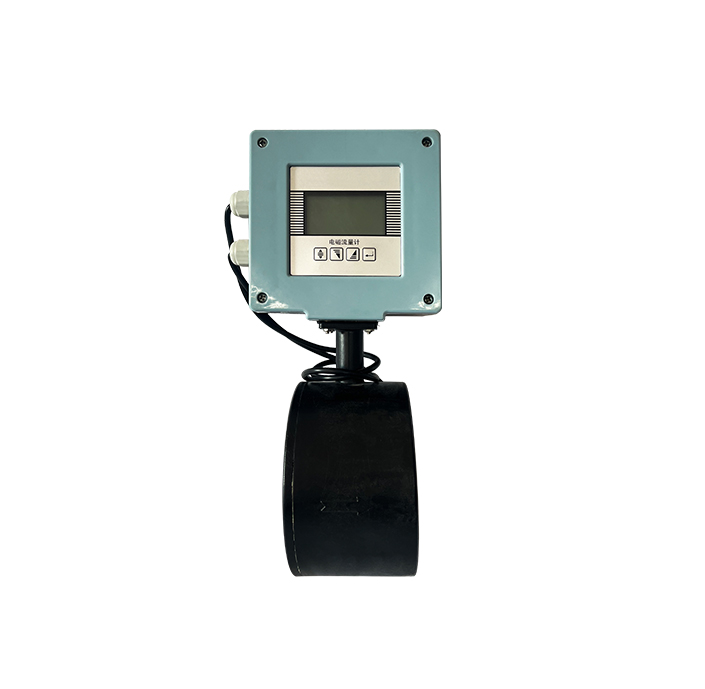

二、 概 述
1.工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管为内衬绝缘材料的非导磁合金短管，两支电极沿管径方向贯穿管壁固定于测量管上，电极端头与衬里内表面基本齐平。
励磁线圈通入方波脉冲励磁电流后，会生成垂直于测量管轴线方向、磁通量密度为 B 的工作磁场。当具备导电性能的流体流经测量管时，流体切割磁力线产生感应电动势 E；电动势 E 与磁通量密度 B、测量管内径 d、流体平均流速 v 的乘积成正比。
感应电动势也就是流量信号经由电极拾取，通过线缆传输至转换器；转换器对流量信号进行放大、运算处理后，可直观展示流体流量数值，同时能够输出脉冲、模拟电流等信号，用于管路流量的调控。
E=KBdv式中：
E---------------为电极间的信号电压（v）
B-----------------磁通密度（T）
d------------------测量管内径（m）
v------------------平均流速（m/s）
三、 主要技术参数
|
Electromagnetic flowmeter |
|||||
|
Nominal diameter |
DN10-DN1600 |
||||
|
Nominal pressure |
0.6-4.0MPA（Special pressure can be customized） |
||||
|
Output way |
4-20mA
|
||||
|
precision |
Value plus or minus 0.5% |
||||
|
The lining material |
Polyurethane rubber neoprene teflon Silicon fluorine lining |
||||
|
Electrode form |
316L Kazakhstan alloy B Kazakhstan alloy C titanium Ta Pt |
||||
|
Medium temperature |
Common rubber lining:-20–+60℃; High temperature rubber lining:-20–+90℃ Teflon lining:-20–+100℃; High temperature teflon lining:-20–+180℃
|
||||
|
The environment temperature |
-25°C~+40°C |
||||
|
Environmental humidity |
5~百分之一百RH（相对湿度） |
||||
|
Electrical conductivity |
≥10 |
||||
|
Measuring range |
1500：1流速设定＜15m/s |
||||
|
Structure form |
one-piece Split type immersion Explosion-proof type |
||||
|
Protection level is optional |
IP65 IP67 IP68 optional |
||||
|
Explosion-proof grade |
Exmd II CT6 |
||||
|
communication |
|
||||
|
RS-485 |
|||||
|
RS-232 |
|||||
|
Modbus Hart |
|||||
|
|
|||||
五、电磁流量计选型说明
|
material |
Corrosion resistance |
|
316 l electrode |
Applicable: domestic/industrial water/industrial water, sewage /PH value in 6/7/8 range Not applicable: hydrofluoric acid, hydrochloric acid, chlorine, iodine and other media |
|
HB |
Applies: a certain concentration of hydrofluoric acid and other non oxidizing acid and non oxidizing hydrochloric acid, concentration of no less than 70% of sodium hydroxide alkaline PH value in the range of 5/6/7/8 Not applicable: oxidizing acids such as nitric acid |
|
HC |
Corrosion resistance to salt or other oxidants in the environment, corrosion resistance to sea water is particularly good. PH in the 6/7/8/9 range Not applicable: hydrochloric acid, dilute sulfuric acid, phosphoric acid and other reducing acids and chloride |
|
Ti |
Application: chloride, hypochlorinic acid, sea water, oxidizing acid. The PH value is in the range of 6/7/8/9/10 Not applicable: alkali, hydrofluoric acid, fuming sulfuric acid |
|
Ta |
Applicable: concentrated hydrochloric acid, nitric acid, sulfuric acid and other most acid solutions, including the boiling point of hydrochloric acid, nitric acid. PH is in the 3/4/5/6 range Not applicable: alkali, hydrofluoric acid, fuming sulfuric acid |
|
Pt |
All acids, bases and salts, excluding aqua regia |
（3）衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
|
material |
The main performance |
|
Polyurethane rubber |
1: good wear resistance. Coal slurry, mud, ore slurry, etc 2: can not acid, alkali and other corrosive or high temperature media 3: there should be no negative pressure in the pipeline |
|
neoprene |
1. Good elasticity and wear resistance 2: able to measure the PH value of domestic sewage and non-corrosive industrial sewage in the range of 6/7/8. The temperature is below 80 ° C of the liquid 3: there should be no negative pressure in the pipeline |
|
F-4 PTFE |
1: boiling hydrochloric acid, sulfuric acid, nitric acid, aqua regia, concentrated alkali and various organic solutions 2: strong wear resistance, poor adhesion performance 3: there should be no negative pressure in the pipeline |
|
F-46 (PTFE) |
1: on the basis of full function of PTFE, can increase the non-corrosive liquid within 140 ° C 2: not smoke nitric acid, butyl lithium 3: there should be no negative pressure in the pipeline |
|
Silicon fluorine lining |
Heat resistance of 70 ° C, mainly is high temperature resistant, can be used to measure hot water heating system, no corrosion resistance |
（4）流量范围的选择
大流量和小流量须符合下表中的数。
|
CAL |
Narrow flow（m³/h） |
the best flow (m /h) |
Extended flow rate (m /h) |
|
10 |
0.2827-0.25 |
0.3-1.6 |
2.0-3924 |
|
15 |
0.0636-0.6 |
0.8-3.0 |
4.0-7.632 |
|
20 |
0.131-1.0 |
1.2-5.0 |
6.0-13.6 |
|
25 |
0.176-1.6 |
2.0-8.0 |
.10—21 |
|
32 |
0.2895-2.5 |
2.0-12 |
16-35 |
|
40 |
0.4524-4.0 |
5.0-20 |
25-45 |
|
50 |
0.707-6.0 |
8.0-40 |
50-85 |
|
65 |
1.195-10 |
12-60 |
80-143 |
|
80 |
1.81-16 |
20-120 |
160-217 |
|
100 |
2.83-25 |
30-160 |
200-339 |
|
125 |
4.42-40 |
50-250 |
300-530 |
|
150 |
6.36-60 |
80-400 |
500-763 |
|
200 |
11.3-100 |
120-600 |
800-1357 |
|
250 |
17.7-160 |
200-800 |
1000-2120 |
|
300 |
25.45-250 |
300-1200 |
1600-3054 |
|
350 |
34.6-300 |
400-1600 |
2000-4157 |
|
400 |
45.2-400 |
500-2000 |
2500-5429 |
|
450 |
57.3-500 |
600-2500 |
3000-6871 |
|
500 |
70.7-600 |
800-3000 |
4000-84823 |
|
600 |
102-800 |
1000-4000 |
5000-12216 |
|
700 |
139-1200 |
1600-5000 |
6000-16620 |
|
800 |
181-1600 |
2000-6000 |
8000-21720 |
|
900 |
229-1600 |
2000-8000 |
10000-27480 |
|
1000 |
283-2000 |
2500-10000 |
12000-33924 |
|
1200 |
407-2500 |
3000-12000 |
16000-48832 |
|
1400 |
554-3000 |
4000-16000 |
20000-66468 |
|
1600 |
723-4000 |
5000-20000 |
27000-86815 |
和出水口安装流量计。（见图）
⑸修改管道的安装方法：
当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5DN,后直管道≥2DN(DN为管径)
⑹前后直管段为流量计前≥5DN，后端≥2DN流量计的接线
▲若采用分体安装连接的信号电缆采用定制的电缆线，电缆线越断越好
▲激磁电缆可选用Yz 中型橡套电缆，其长度和信号电缆一样
▲信号电缆须与其它的电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞在一起应单独穿在钢管内。
▲信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头
▲电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
六、接线说明：
一体就地显示接线端子
上排： T-T+ ------------------------RS485 通讯
FUSE ------------------------电源保险丝
下排：AL,AH------------------------上下限报警
P+,COM----------脉冲频率，COM与报警共用
1+，COM-----------------------4～20mA
L1,L2--------电源220V(其他订货24VDC)

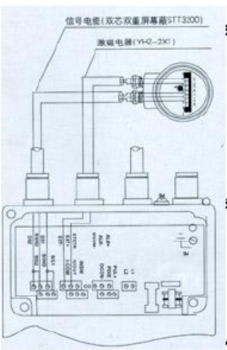

分体式远传接线端子
转换器上排：DS2,SGND,DS-------------信号屏蔽（铜丝网）
EXT_EXT+---------------激磁线圈: TR,TR+---------RS485 通讯
COM,ALM+,ALM----------------上下限报警
L1,L2--------电源220V(其他订货24VDC)
转换器下排：SIG2,SGND,SIG1-----------信号电极
ICCOM,ICOVT,INSW----------正反向4～20Ma
只输出一路电流INSW 为空
PCOM,PUL-PUI+ ----------正反向脉冲频率
传感器：SIG1,SIG2,SGND---------------信号电极
DS1,DS2--------------------信号屏蔽（铜丝网）
EXT+,EXT- ------------------激磁线圈

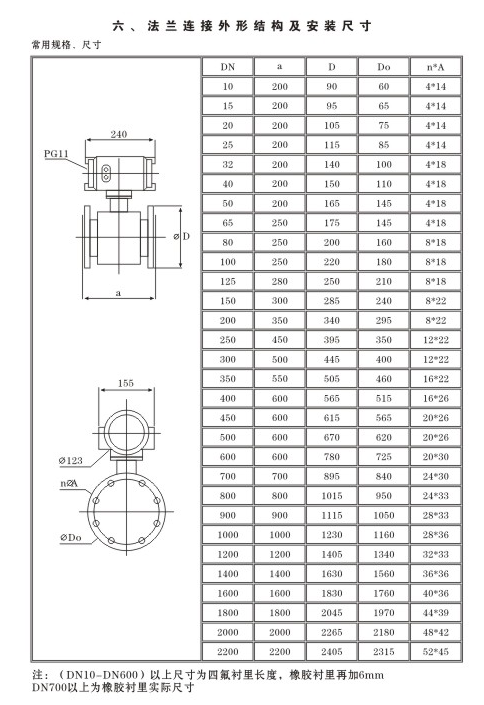

八、流量计的外型尺寸
九.仪表参数设置
仪表上有两个运行状态： 自动检测状态
参数设置状态
仪表上电时，自动进入检测状态。在自动检测状态下，仪表自动完成各测量更能并显示相应
的测量数据。在参数设置状态下，用户使用四个面板键，完成仪表参数设置。
功能键
自动检测状态下键功能
下键：循环选择屏幕下行显示内容；
上键：循环选择屏幕上行显示内容；
复合键+确认键：进入参数设置状态；
确认键：返回自动测量状态。
则量状态下，LCD 显示器对比度的调节：小液晶是通过“复合键+上键”或“复合键+下键”
按下数秒钟：啊液晶是通过调节大靥晶的电位器来实现。
参数设置状态下键功能：
下键：光标处数字减1；
上键：光标处数字加1；
复合键+下键：光标左移；
复合键+上键：光标右移；
确认键进入/退出子菜单；
确认键：在任意状态，连续按下两秒钟，返回自动检测状态。
注：
1、使用“复合键”时，应先按下复合键同时按住上“上键”或“下键”。
2、在参数设置状态下，3分钟没有按键操作，仪表自动返回测量状态。
3、流量零点修正的流向选择，可将光标移至左边的“+”或“-”下，用“上键”或“下键”切换使之与实际流量相反。
4、流量的单位选择，可将光标移至“流量量程设置”菜单的原显示的流量单位下，然后用“上键”或“下键”切换使之复合需要。
参数设置功能操作
要进行仪表参数设定或修改，须使仪表从测量状态进入参数设置状态。在测量状态下按“复合键+确认键”出现状态密码（9454），再按“复合键+确认键”后，则进入需要的参数设置状态。
显示出故障内容如下：
（1）仪表无显示
(a) 检查电源是否接通；
(b) 检查电源保险丝是否完好；
(c) 检查供电电压是否符合要求；
(d) 检查显示器对比度调节是否能够调节，并且调节是否合适；
(e) 如果上述前3 项a)、b)、c)都正常，第d)项显示器对比度调节不能够调节请将转换器交生产厂维修。

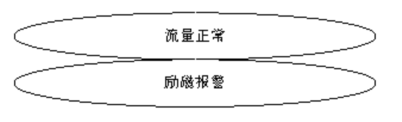

（2）励磁报警
(a) 励磁接线EX1和EX2是否开路；
(b) 传感器励磁线圈总电阻是否小于150Ω
(c) 如果a、b两项都正常，则转换器有故障
（3）空管报警
(a)测量流体是否充满传感器测量管;
(b)用导线将转换器信号输入端子SIG1、SIG2 和IGGND 三点短路，此时如果“空管报警”提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阀值及空管量程设置错误；
(c)检查信号连线是否正确；
(d)检查传感器电极是否正常；
①、使流量为零，观察显示电导比应小于百分之一百②、在有流量的情况下，分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ（对介质为水测量值。好用指针万用表测量，并可以看到测量过程有充放电路现象）。
(e)用万用表测量DS1 和DS2 之间的直流电压应小于1V，否则说明传感器电极被污染，应给予清洗。
（4）上限报警
上限报警提示出输出电流和输出频率（或脉冲）都超限制。将流程量程改大可以撤消上限报警。
（5）下限制报警
下限制报警提示出输出电流和输出频率（或脉冲）都超限。将流量量程改小可以撤消下限报警。
其它
本厂生产的产品均应标注商标、品名、型号、出厂日期，并附有说明书、合格证。
如流量计不能满足要求时请用户提出其他需要我厂安排特型加工。
