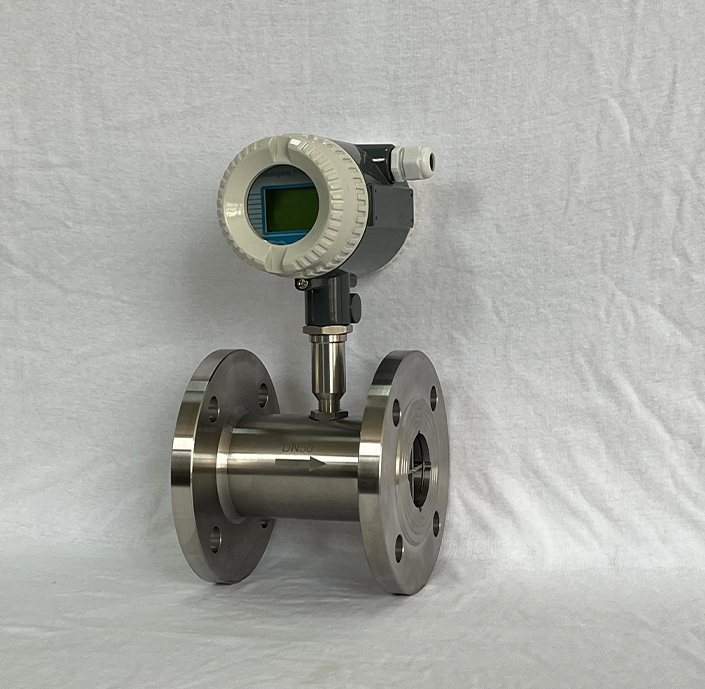

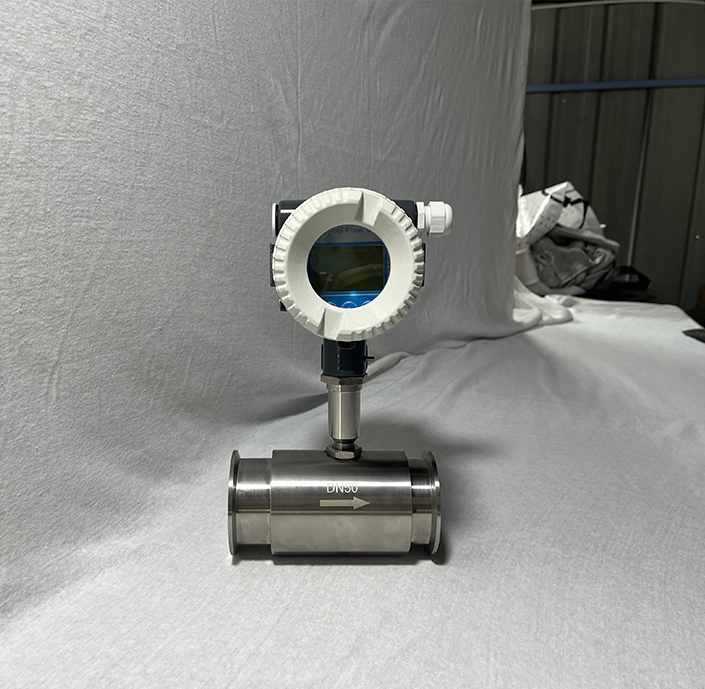

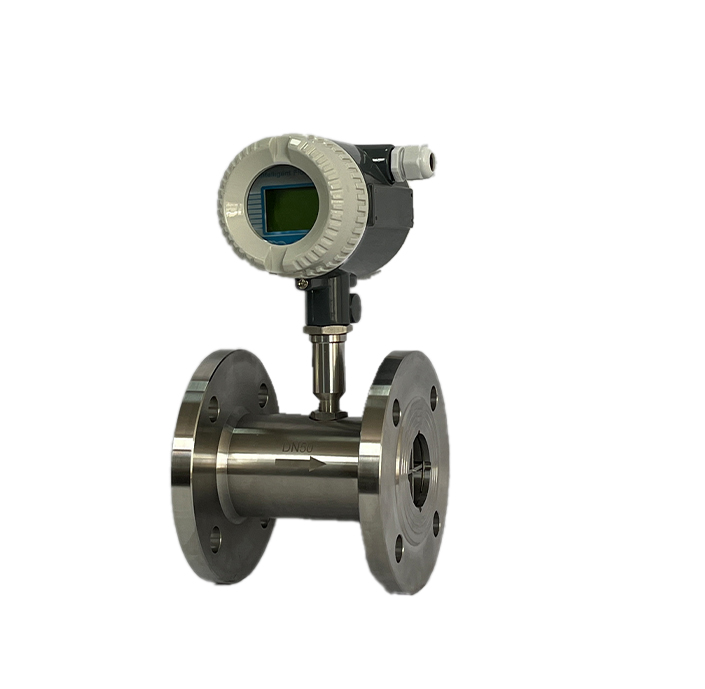

涡轮流量计

涡轮流量计是速度式流量计中的主流类型。当被测流体流经传感器内部时，流体推动叶轮产生旋转，叶轮转速与管道内流体平均流速呈正比；叶片周期性切割电磁铁磁力线，使线圈磁通量发生变化，依托电磁感应原理，线圈会感应出脉动电势电脉冲信号，该信号频率与介质流量形成对应线性关系，以此实现流量计量。

涡轮流量计产品简介

涡轮流量计是速度式流量计中的主流类型。当被测流体流经传感器内部时，流体推动叶轮产生旋转，叶轮转速与管道内流体平均流速呈正比；叶片周期性切割电磁铁磁力线，使线圈磁通量发生变化，依托电磁感应原理，线圈会感应出脉动电势电脉冲信号，该信号频率与介质流量形成对应线性关系，以此实现流量计量。

涡轮流量计为可搭载温度、压力补偿模块的速度式计量仪表。其核心工作原理为：流体动能驱动涡轮叶片旋转，叶轮转速与体积流量形成近似比例关系，仪表通过采集叶轮转动次数换算得出管道内流体体积流量。

该款流量计计量表现稳定，量程覆盖区间较广，对流量波动响应灵敏，抗外界干扰能力较强，输出信号便于远距离传输，广泛应用于石油、化工、电力、燃气管网、城市燃气等工业场景，也可用于介质贸易交接计量工作。

参数

执行标准	涡轮流量传感器（JB/T9246-1999）
连接方式	螺纹、卡箍、法兰、夹装式
精度等级	±1%R、±0.5%R、±0.2%R（需定制）
传感器材质	304、316不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%-90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4-20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等内电源：1组3.6V10AH锂电池，电池电压在2.0-3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型、内螺纹M20*1.5
防爆等级	Exia II CT或Exd II BT6
防护等级	IP65或定制其他防护等级
